組合箱體加工

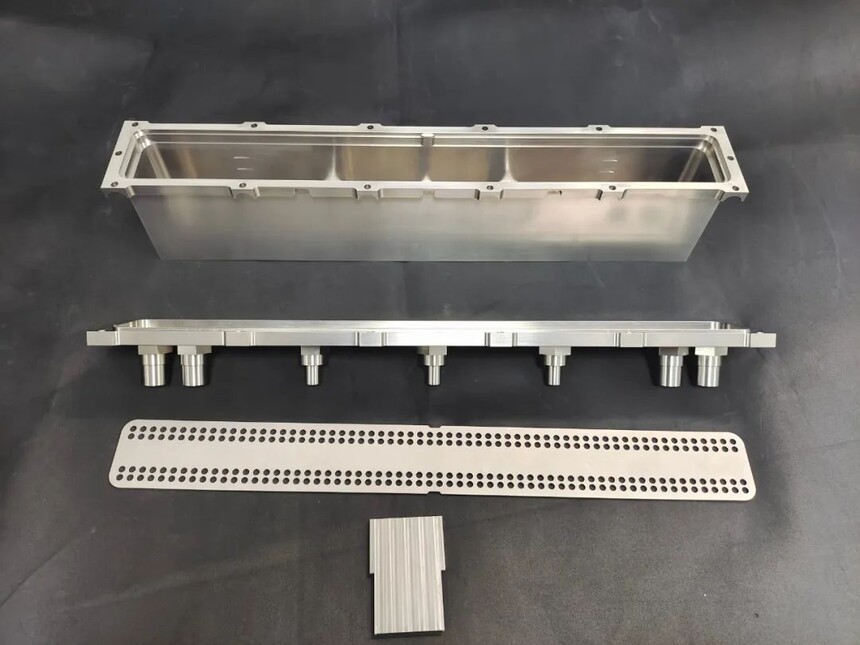

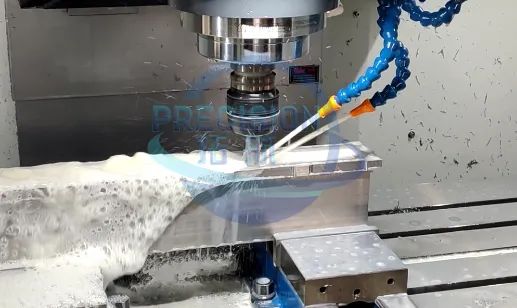

本周拓航完成一件箱體組合件，材質為TC4，該加工件由五部分組成，箱體，蓋板，濾片，擋板，接頭，其均為拓航加工中心完成。大家都知道鈦合金TC4材料是目前用量最大的鈦合金材料，其因具有密度小、強度高、比強度大、綜合力學性能和工藝性能（熱變形性、焊接性、耐蝕性）良好等一系列優點，而在航空航天、船舶、石化、醫藥衛生等領域得到廣泛和成功應用。同時TC4的切削性能較差，加工時易出現銑刀崩刃，耐用度底等問題，影響零件的加工質量和效率。鈦合金作為拓航最常加工的材料，對于TC4的加工了如指掌。下面視頻展示了該加工件的加工過程及成品細節展示：

箱體組合件加工工藝分析

根據圖紙的要求及零件的結構形狀，對零件的加工進行分析，主要難度主要是在箱體內腔的加工，腔太深，內表面容易產生震刀，大型薄壁深腔體零件由于工件材料、壁厚、剛性、裝夾定位、切削熱、切削力以及工廠設備、生產條件、人員因素等多種原因，在加工過程中極易產生變形，導致零件加工難度增加。為解決震刀現象，優化裝夾方式，使零件與工裝形成一體，后期加工中，避免了零件抖動現象。零件加工中，銑刀從腔體中間向四周側壁延伸，該方法有效降低了切削變形及影響。同時降低了因為零件剛性不足造成的切削震動的發生，顯著提高零件的表面質量。

分析完畢接下來就運用軟件進行建模、編程，反復調試、，優化數控程序做好初步準備工作，設計好夾裝方式，然后接下來，制定工藝流程。選用三軸加工中心，該加工中心集銑削、鉆孔、攻螺紋等功能于一體，并帶有刀庫能完成自動換刀，可以有效減少定位與對刀之間的誤差，并且加工精度高。加工刀具的選擇需要針對其性能具有良好的導熱性，抗磨性及較強的韌度。

640 (1).jpg

箱體工藝流程采用，粗銑底端——粗銑頂端及型腔——熱處理——精銑頂端及形腔——精銑底端。箱蓋，過濾片，擋板，及接頭，采用先粗銑后精銑工序加工。粗加工的目的在于快速高效的去處毛坯余量，精加工的目的在于如何獲得很好的表面質量。坩堝加工完后，經質檢部門檢驗，尺寸精度，形位公差，表面粗糙度均達到設計要求，在最終裝配過程中也沒有出現問題，順利交付給客戶。

TC4鈦合金的不良切削加工性給其銑削加工帶來一系列刀具和精度問題。但根據多年經驗積累，通過選擇合適的銑刀材質和幾何參數，調整銑削用量和銑削方式，改善切削條件，并針對性分析和處理銑刀損傷，TC4鈦合金的銑削難題便可迎刃而解

廈門楊森立式三軸加工中心

本次加工鈦合金葉輪，采用廈門森楊立式三軸加工中心，加工臺面850毫米，加工行程X/Y/Z=850/550/550，加工精度可達±0.01毫米。加工件在裝夾后可完成轉孔，攻絲，銑削，鏜孔，鉸孔等工序加工，特別是在鉆孔和攻絲方面有非常特出的速度和效果表現。適合加工各種精密零件。
